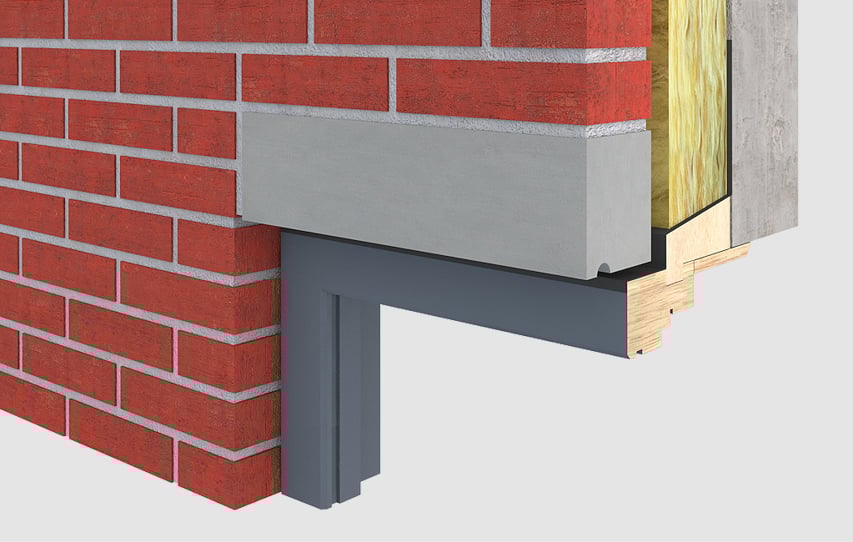

Vebo samenwerkende lateien met ronde voorzijde zijn constructieve samenwerkende elementen die boven openingen in metselwerk worden toegepast waarbij de belasting overgebracht wordt naar de opleggingen.
De samenwerkende latei constructie berust op de samenwerking van een voorgespannen betonbalk met het metselwerk. Deze lateiconstructie wordt in de rekenkundige sterkteberekening geschematiseerd tot het principe van een drukboog met trekband.
Betonsterkte
| B55 | (NEN 5950-1995) | |
| C45/55 | (NEN-EN 206-1 / NEN-8005:2002) |
Wapening
Voorspanning.
Afmetingen
Dagmaat maximaal 3600 mm.
Uitsluitend met breedte van 150 mm mogelijk.
Hoeken

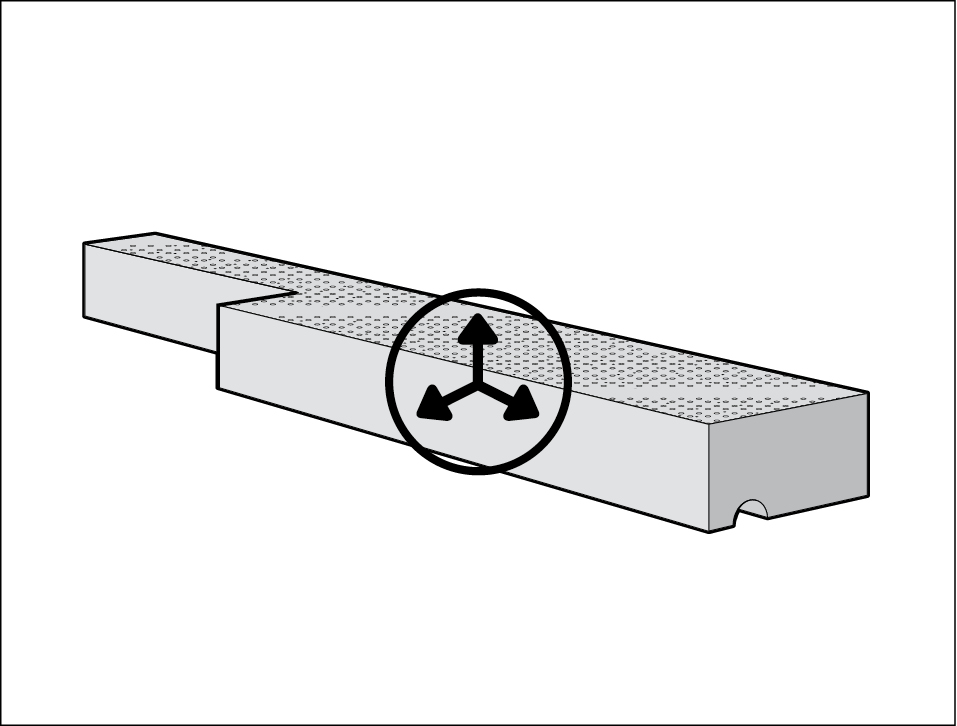

Verstekken en valse verstekken kunnen worden gezaagd.
Wegmetselbare oplegging
Bij Samenwerkende lateien met ronde voorzijde geldt een diepte van 43 mm. Daarnaast is slechts een beperkte wegmetselbare oplegging mogelijk.
Belastingtabel
|
|
|||
|
Type |
hoogte |
breedte |
kg / m1 |
|
SAS 60x100 |
60 |
100 |
14 |
|
SAS 60x150 |
60 |
150 |
22 |
|
SAS 60x210 |
60 |
210 |
31 |
|
SAS 99x100 |
99 |
100 |
24 |
|
SAS 114x100 |
114 |
100 |
28 |
|
SAS 114x150 |
114 |
150 |
42 |
|
SAS 120x100 |
120 |
100 |
29 |
Oplegging tot een lengte van 2000 mm is 150 mm per zijde.
Oplegging vanaf een lengte van 2000 mm is 200 mm per zijde.
Bij een lateihoogte tot 114 mm mag een maximale dagmaat worden toegepast van 2600 mm.
Bij een lateihoogte vanaf 114 mm mag een maximale dagmaat worden toegepast van 3600 mm.
